パーツフィーダーとは？仕組み・種類・価格相場・選定ポイントを徹底解説【導入事例あり】
製造業の自動化を語るうえで欠かせない装置のひとつが、パーツフィーダーです。
しかし実際に導入検討を始めると、こうした壁にぶつかります。
「ボウル型とステップ型、何が違うのか？」
「価格は妥当なのか？」
「既存ラインに本当に適合するのか？」
「将来の品種変更に対応できるのか？」
パーツフィーダーは単なる整列装置ではありません。
供給精度・ライン停止率・不良率・人員配置に直結する、極めて重要な設備です。
本記事では、仕組みの原理、方式の違い、価格構造、トラブル要因、そして実際の導入事例まで専門的に解説します。
パーツフィーダーの基本原理 ― なぜ部品は整列するのか
パーツフィーダーとは、部品を一定方向に整列させ、次工程へ安定供給する自動供給装置です。振動原理を活用し、姿勢選別と搬送を同時に行う点が特徴です。パーツフィーダーの中核技術は「振動制御」です。
ボウル内部に投入された部品は、電磁振動によって微細に跳ね上がりながららせん状のトラックを上昇します。このとき、重心・摩擦係数・部品形状が複雑に絡み合い、部品は自然に姿勢変化を繰り返します。
トラック上には、特定の姿勢のみ通過できる“選別機構”が設計されています。不適合姿勢の部品は再びボウル内に戻され、再挑戦を繰り返します。これが整列のメカニズムです。
一見単純に見えますが、実際は非常に繊細です。
・ワークの質量ばらつき
・表面粗さ
・重心位置
・温湿度環境
これらがわずかに変わるだけで供給挙動は変化します。
つまり、パーツフィーダーは「振動させれば整列する装置」ではなく、物理挙動を設計する装置なのです。
方式の違いと適材適所の考え方
パーツフィーダーには複数方式があります。重要なのは優劣ではなく適性です。

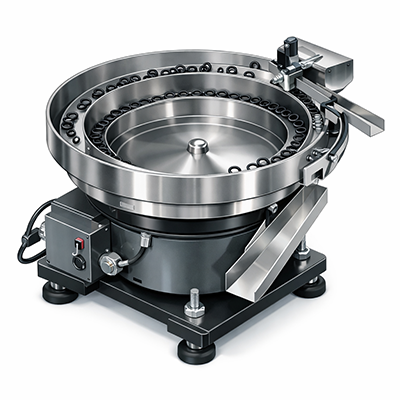

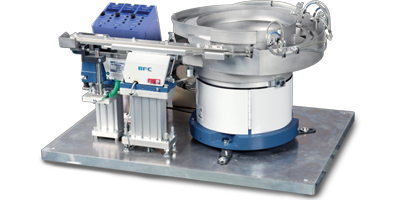

ボウル型
最も一般的な方式。小型金属部品やネジ類に適しています。高速供給が可能ですが、振動が大きく、傷に弱いワークには注意が必要です。

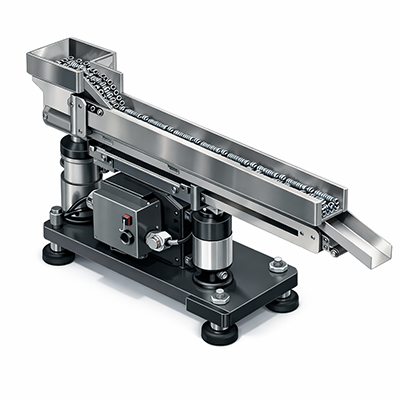

リニアフィーダー
ボウルと組み合わせて直線搬送を行います。工程間の距離がある場合に有効です。
ステップフィーダー
振動を抑えた方式。ワークへの衝撃が少なく、メッキ品や精密部品に向いています。

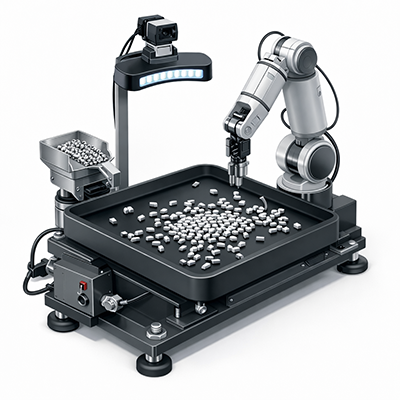

フレキシブルフィーダー
カメラ認識とロボットを併用し、多品種少量生産に対応。品種変更が多い現場では有力な選択肢です。
方式選定で重要なのは、次の視点です。
・生産数量（大量生産か、多品種少量か）
・ワークの傷許容度
・将来のライン変更可能性
・設置スペース制約
価格相場とコスト構造の実態
パーツフィーダーの価格は一律ではありません。装置単体価格とシステム全体価格を分けて考える必要があります。
一般的な小型ボウル型であれば比較的抑えられますが、以下の要素で価格は大きく変動します。
・特殊コーティング
・防音対策
・品種変更機構
・センサー・制御盤仕様
・ロボット連携
さらに、立ち上げ調整費や設置工事費も加味しなければなりません。
重要なのは「装置価格」ではなく投資回収期間（ROI）です。
人員削減、不良率低減、停止時間削減。これらを数値化すると、適切な選定を行った場合、多くのケースで数年年以内に回収可能です。

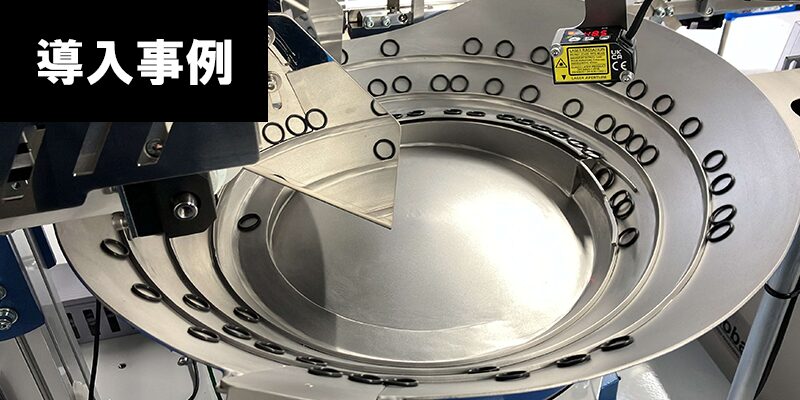

導入事例：Oリング自動計数・自動袋詰めシステム構築
お客様のお悩み

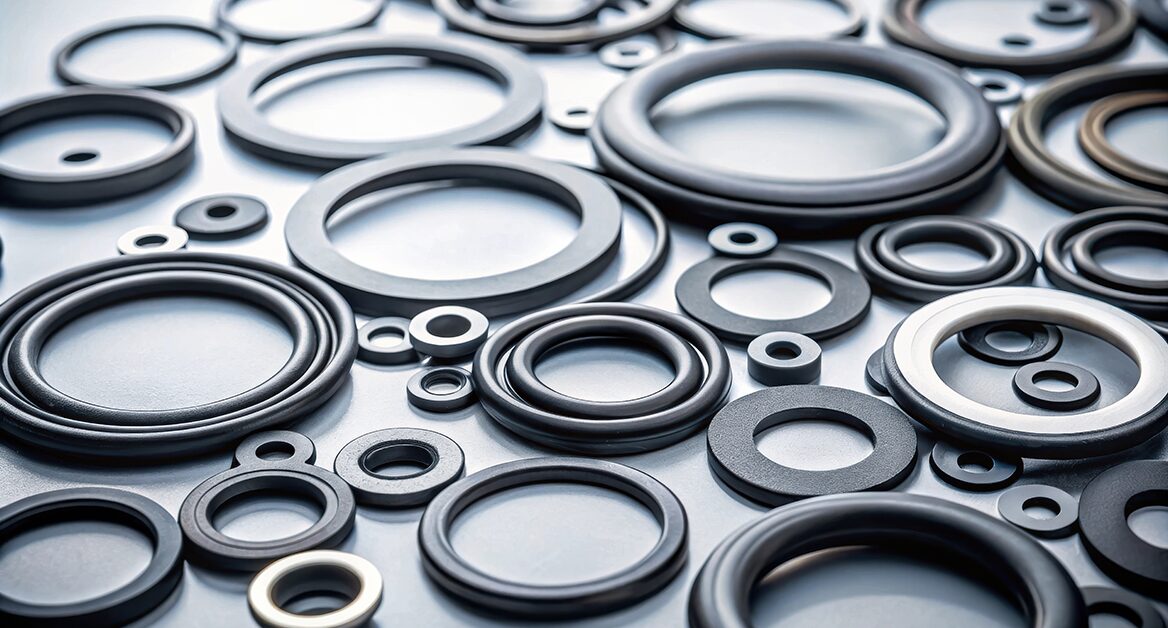

化学プラント関連機器を製造されているお客様では、Oリングの計数および袋詰め工程を自動化したいという課題を抱えていました。
従来は手作業での計数・投入を行っており、作業負荷や計数精度の安定性に課題がありました。特に問題となっていたのは、Oリングを正確に指定数カウントし、そのままオートバッグへ自動投入できる設備が見つからないことでした。
さらに、
・5種類のOリングを1台で対応したい
・エアーを使用できない環境で構築したい
・全自動化を実現し、人手を他工程へ回したい
・設備投資に見合う費用対効果を確保したい
といった条件があり、単純なパーツフィーダー導入では解決できない状況でした。
また、初期構想ではボウル容量の制約から約15分ごとの補充が必要になる想定となり、「全自動化としては運用効率が不十分ではないか」という懸念もありました。
改善のポイント
本案件では、単に計数機能を満たすのではなく、運用面まで踏み込んだ仕様最適化を行いました。
まず、供給容量の課題に対してはコンベア式供給ホッパーを追加提案。
これにより約4,000個のOリングをストック可能となり、連続運転時間を約1.7時間まで延長しました。結果として、補充頻度を大幅に低減し、実質的な自動運転を実現しています。
また、5種類のOリングを共通機構で処理できる構造を設計。エアーを使用できない条件下でも安定供給が可能な機械設計を採用しました。
さらに、オートバッグ装置との信号連携を含めたシステム全体の整合性を確認し、既存設備との確実な接続を実現しています。
単体設備ではなく、「計数〜袋詰めまでの一連工程」を一体で最適化した点が本プロジェクトの特徴です。
導入後の効果
- 指定数量の自動計数が安定稼働
- 長時間連続運転が可能に
- 作業者の張り付き作業を削減
- 投資回収目安：約3年
出荷前検査および納品後の立ち上げにおいても、5種類すべてのOリングで安定動作を確認しました。
お客様の声
「多少コストがかかっても、費用対効果が明確であれば問題ないと考えていました。今回の仕様であれば十分にメリットがあります。」
「長時間自動供給が可能になったことで、工程全体の効率が見込めます。」
また、立ち上げ時には関係メーカー担当者様からも高い評価をいただき、システムとしての完成度について前向きな反応を得ています。
このように、本事例ではパーツフィーダー単体の導入にとどまらず、計数精度・連続稼働・周辺設備との連携を含めたトータル最適化を実現しました。
よくあるトラブルとその本質的原因
パーツフィーダーのトラブルは設計段階での想定不足に起因することが多いです。
詰まりは形状とトラック設計のミスマッチが原因です。
傷は過振動や材質選定の不適合が影響します。
供給不安定はワークばらつきや振幅設定の問題が絡みます。
重要なのは、装置交換ではなく再設計・再調整で改善できるケースが多いという点です。
既存設備の改善相談も増えています。
パーツフィーダー選定で失敗しないための思考プロセス
選定は「方式を決めること」ではありません。
まず整理すべきは以下の4点です。
- ワーク特性
- 生産計画
- 品種変更可能性
- ライン全体構成
この順序を間違えると、将来的な仕様変更でコスト増大につながります。
導入までの流れと成功確率を上げるポイント
導入成功率を高める最大のポイントは、事前テスト供給です。
ワークを実機で流し、姿勢挙動・供給速度・傷発生有無を確認します。この工程を省略すると、立ち上げ後の調整工数が増大します。ヒアリングから設置までを段階的に進めることで、ミスマッチを最小化できます。
まとめ：パーツフィーダーは設備ではなく生産最適化装置
パーツフィーダーは単なる部品供給装置ではありません。
それは生産ラインの安定性を左右する中核設備です。
価格や方式だけで選定するのではなく、ライン全体の最適化という視点で判断すること。
これが成功の鍵です。
ワーク図面やサンプルがあれば、概算仕様のご提案が可能です。
まずは仕様整理から、お気軽にご相談ください。
よくある質問（FAQ）
Q1. 既存のパーツフィーダーが詰まりやすいのですが改善できますか？
A.可能です。詰まりの多くはトラック設計とワーク挙動のミスマッチが原因です。再チューニングや部分改修で改善できるケースも多く、装置入れ替えが必須とは限りません。
Q2. パーツフィーダーは多品種少量生産に対応できますか？
A.方式選定により対応可能です。特にフレキシブルフィーダーはカメラ認識と組み合わせることで品種変更負担を軽減できます。ただし、生産数量や切替頻度によって最適解は異なります。
Q3. パーツフィーダーの耐用年数はどのくらいですか？
A.使用環境や振動条件によりますが、適切なメンテナンスを行えば10年以上使用されるケースもあります。消耗部品の定期交換が安定稼働の鍵です。
Q4. パーツフィーダーの導入は補助金の対象になりますか？
A.場合によっては対象になることがあります。ものづくり補助金や設備投資関連の制度では、自動化・省人化を目的とした設備導入が対象となるケースがあります。ただし、年度や公募内容によって要件は異なります。導入目的や投資計画との整合性が重要になるため、事前の整理が不可欠です。当社では設備仕様の整理だけでなく、投資目的に合わせた構成提案も可能です。
Q5. ロボットや検査装置との連携は可能ですか？
A.可能です。実際には単体導入よりも、ロボット・画像検査・圧入機などと組み合わせたライン構築が増えています。重要なのは、供給速度だけでなく「同期制御」と「供給安定性」です。パーツフィーダーの停止はライン全体停止につながるため、制御設計が極めて重要になります。
