物流・省人化機器

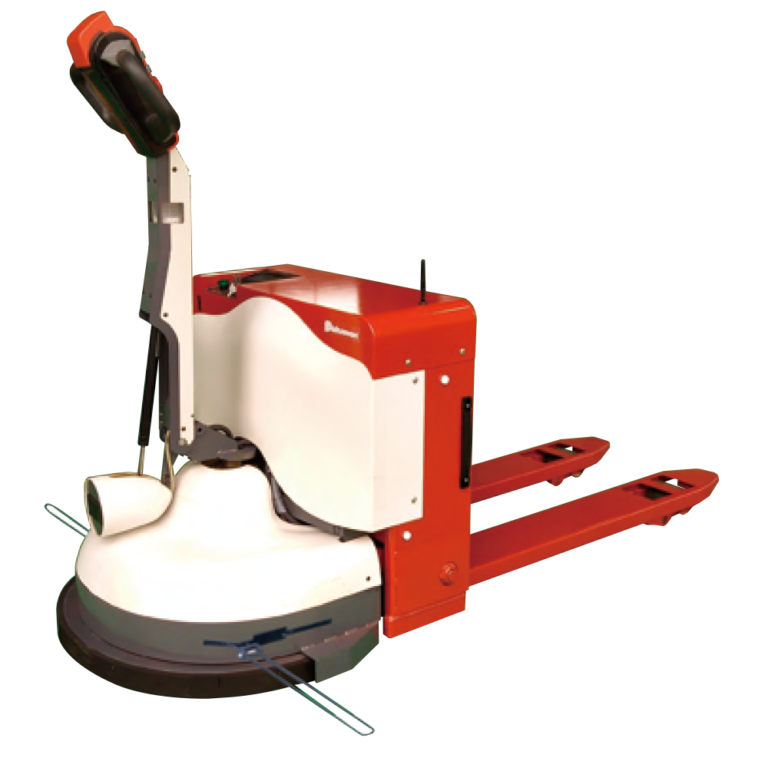

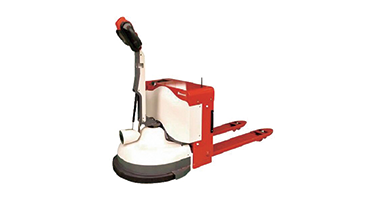

かんたん無人搬送車 デリバリーハンド ABMシリーズ
パレット搬送を効率化
無人搬送機能を持った電動ハンドリフト！
磁気テープ上を自動で走行するのでこれまで時間を取られていた運搬作業の効率化が可能。
直置きのパレットやメッシュパレットを自動で運搬します。
オプションの交通管制機能を追加すれば複数台での運用も可能です。最大1,500㎏搬送可能で電動ハンドリフトとしても使用可能です。
特長
-

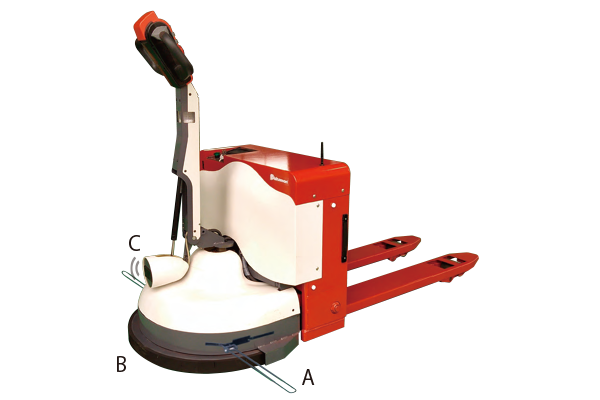

1 安全装置
【荷幅検出ロッドセンサー】
製品の左右に取付ける接触型センサー。 ルート内の障害物に接触すると停止します。
【障害物接触バンパー】
バンパー部の接触型センサー。ルート内の障害物に接触すると停止します。
【障害物検出 光センサー】
進行方向光センサー。接触せず、事前にキャッチして止まります。
-

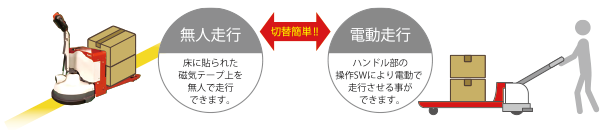

2 選べる走行方式
【無人走行】
床に貼られた磁気テープ上を無人で走行できます。
【電動走行】
ハンドル部の操作SWにより電動で走行させる事ができます。
-
3 シンプルな操作部
制御はすべて上部のタッチパネルで設定可能です。
【充電器（オプション）】
約3時間で80％。
8時間でフル充電が可能。
-

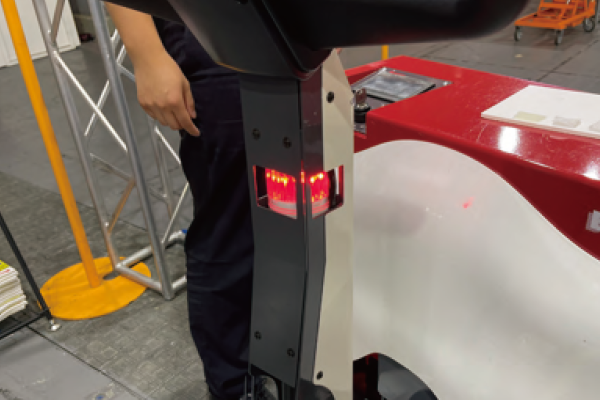

4 パトライトとメロディーチャイム
【パトライト点灯パターン】
無点灯：電動走行時
赤色点滅：非常停止中
黄色点滅：自動走行中
緑色点滅：センサー検知停止時、交通管制停止時、自動荷おろし時など
【メロディーの曲数】
電子音12種類、メロディー20曲
規格
| 型式 | ABM15M |
|---|---|
| 最大積載能力（㎏） | 1,500 |
| 揚程（mm） | 132（フォーク先端） |
| 走行方式 | 【手動】前後進 【自動】一方向 |
| 走行速度（m/分） | 手動走行：55 自動走行：35 |
| 昇降方法 | 電動昇降 |
| 昇降時間（秒） | 上昇：約5 下降：約6 |
| 操舵方式 | 二輪速度差 |
| 制御方式 | PWM制御 |
| 制動方式 | 磁気ブレーキ・回生ブレーキ |
| 連続走行目安時間 | 全負荷：約5時間（自動走行） |
| 走行モータ | 300W×2 |
| 設定ステーション | 最大9箇所まで設定可能 |
| 分岐点 | 最大9箇所まで設定可能 |
| 路面凸凹 | ±5mm以下 |
| 安全装置 （特別対応オプション） |
交通管制 |
| オプション | ガイド磁気テープ・予備バッテリーハーネス充電器・マーカー貼付治具 |
| その他機能 | 自動脱線復帰 オートパワーオフ |

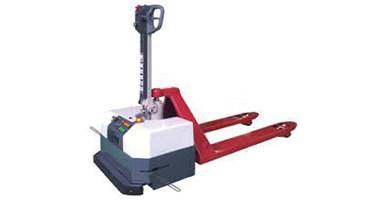

| 型式 | ABM06 | ABM08 | ABM10 |
|---|---|---|---|
| 最大積載能力（㎏） | 600 | 800 | 1,000 |
| 揚程（mm） | 120 （L65タイプは100） |
120 （L65タイプは100） |
120 （L65タイプは100） |
| 走行方式 | 【手動】前後進 【自動】一方向 |
【手動】前後進 【自動】一方向 |
【手動】前後進 【自動】一方向 |
| 走行速度（m/分） | 手動走行：40 自動走行：27 |
手動走行：32 自動走行：22 |
手動走行：29 自動走行：20 |
| 昇降方法 | 手動昇降 | 手動昇降 | 手動昇降 |
| 操舵方式 | 二輪速度差 | 二輪速度差 | 二輪速度差 |
| 制御方式 | PWM制御 | PWM制御 | PWM制御 |
| 制動方式 | 電磁ブレーキ 回生ブレーキ |
電磁ブレーキ 回生ブレーキ |
電磁ブレーキ 回生ブレーキ |
| 連続走行目安時間 | 全負荷：約3時間 （自動走行） |
全負荷：約3時間 （自動走行） |
全負荷：約3時間 （自動走行） |
| 走行モータ | 130W×2 | 130W×2 | 130W×2 |
| 設定ステーション | 最大3か所まで設定可能 （オプション） |
最大3か所まで設定可能 （オプション） |
最大3か所まで設定可能 （オプション） |
| 分岐点 | 最大3か所まで設定可能 （オプション） |
最大3か所まで設定可能 （オプション） |
最大3か所まで設定可能 （オプション） |
| 路面凸凹 | ±5mm以下 | ±5mm以下 | ±5mm以下 |
| 安全装置 （標準） |
非常停止ボタン 障害物接触バンパ 過電流検出 脱線検出 ハンドル傾斜検知 バッテリーアラーム パトライト |
非常停止ボタン 障害物接触バンパ 過電流検出 脱線検出 ハンドル傾斜検知 バッテリーアラーム パトライト |
非常停止ボタン 障害物接触バンパ 過電流検出 脱線検出 ハンドル傾斜検知 バッテリーアラーム パトライト |
| 安全装置 （オプション） |
障害物検出光センサ メロディーチャイム 荷幅検出ロッドセンサ 反射シール |
障害物検出光センサ メロディーチャイム 荷幅検出ロッドセンサ 反射シール |
障害物検出光センサ メロディーチャイム 荷幅検出ロッドセンサ 反射シール |
| オプション | 充電器 ガイド磁気テープ 番地センサ 行き先表示盤 入力増設ユニット |
充電器 ガイド磁気テープ 番地センサ 行き先表示盤 入力増設ユニット |
充電器 ガイド磁気テープ 番地センサ 行き先表示盤 入力増設ユニット |
| その他の機能 | 自動脱線復帰 オートパワーオフ |
自動脱線復帰 オートパワーオフ |
自動脱線復帰 オートパワーオフ |
