物流・省人化機器
エア式バラマン
すぐれたバランス機能で作業者をサポート
エアー式バラマンはエアーを動力とし、優れたバランス機能によって、女性やご年配の方でも重い物や取り扱いにくい物を、無理なく楽に搬送できます。
人の力だけに頼らず作業を行えるため、身体への負担軽減にもつながります。圧縮エアーを接続するだけで使用でき、特別な操作や複雑な設定は不要です。
特長
-
1 重量を事前設定できる「エア調圧制御」で安定した搬送を実現
エア調圧制御は、搬送物の重量をあらかじめ設定し、スイッチ操作によってバランス状態を切り替える制御方式です。
重量に応じたバランスを瞬時に再現できるため、同一製品を連続して搬送するロット生産に最適です。
バランス状態の切り替えが非常に速く、短いタクトタイムが求められる組立工程や搬送作業にも対応。
また、複数の重量を事前に設定しておくことで、セレクトスイッチによる切り替え運用が可能。
エア式バランサならではの安定性と操作性により、作業効率の向上と作業者の負担軽減に貢献します。
-
2 重量を自動検出する「エアダブル制御」で多品種搬送に対応
エアダブル制御は、搬送物の重量をその都度検出し、自動でバランスを調整する制御方式です。
ランダムな重量変化にも対応できるため、多品種・不定重量の搬送物を扱う作業に適しています。
クレーン操作で搬送物を吊り上げるたびに質量を検出し、最適なバランス状態を自動設定。
必要に応じてバランスボタンを押すことで、スムーズにバランス状態へ切り替えることができます。
空中での搬送中は、クレーン操作による上下動作だけでなく、バランス操作による微調整も可能。
作業者の感覚に近い自然な操作性を実現し、位置決め作業の効率化と作業負担の軽減に貢献します。
規格
| 型式 | 可搬重量 （㎏） |
最大作業半径 （mm） |
上下ストローク （mm） |
本体質量 （㎏） |
|---|---|---|---|---|

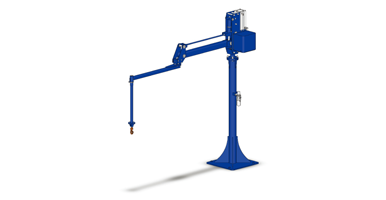

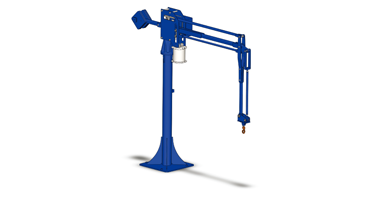

| BMF-75S | 75 | R2240 | 1,520 | 約180 |
| BMF-75W | 72 | R2240 | 1,520 | 約200 |
| BMF-150S | 150 | R2240 | 1,520 | 約220 |
| BMF-150W | 142 | R2240 | 1,520 | 約275 |
| BMF-250S | 250 | R2260 | 1,520 | 約355 |
| BMF-250W | 236 | R2260 | 1,520 | 約404 |
| BMF-375S | 375 | R2260 | 1,520 | 約383 |
| BMF-375W | 351 | R2260 | 1,520 | 約430 |
| BMF-500S | 500 | R2870 | 1,750 | 約900 |
| BMF-500(4W) | 435 | R2870 | 1,750 | 約1,110 |
- ※使用空気圧：0.49MPaG
| 型式 | 可搬重量 （㎏） |
最大作業半径 （mm） |
上下ストローク （mm） |
本体質量 （㎏） |
|---|---|---|---|---|

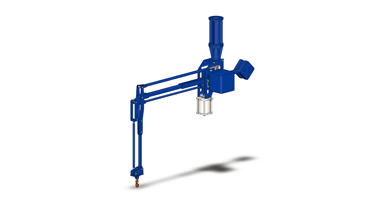

| BMC-75S | 75 | R2240 | 1,520 | 約180 |
| BMC-75W | 72 | R2240 | 1,520 | 約200 |
| BMC-150S | 150 | R2240 | 1,520 | 約220 |
| BMC-150W | 142 | R2240 | 1,520 | 約275 |
| BMC-250S | 250 | R2260 | 1,520 | 約355 |
| BMC-250W | 236 | R2260 | 1,520 | 約404 |
| BMC-375S | 375 | R2260 | 1,520 | 約383 |
| BMC-375W | 351 | R2260 | 1,520 | 約430 |
| BMC-500S | 500 | R2690 | 1,750 | 約900 |
| BMC-500(4W) | 435 | R2690 | 1,750 | 約1,100 |
- ※使用空気圧：0.49MPaG
| 型式 | 可搬重量 （㎏） |
最大作業半径 （mm） |
上下ストローク （mm） |
本体質量 （㎏） |
|---|---|---|---|---|

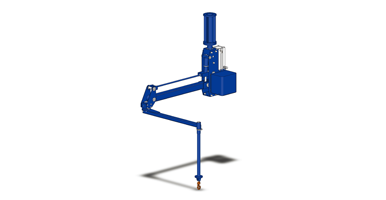

| BMS-30 | 30 | R1990 | 1,300 | 約80 |
| BMS-50 | 50 | R2118 | 1,610 | 約120 |
| BMS-70 | 75 | R2350 | 1,560 | 約150 |
| BMS-125 | 125 | R2190 | 1,500 | 約180 |
| BMS-150 | 150 | R2354 | 1,656 | 約280 |
| BMS-250 | 250 | R2552 | 1,665 | 約420 |
- ※使用空気圧：0.54MPaG (BMS-250のみ0.78MPaG)
| 型式 | 可搬重量 （㎏） |
最大作業半径 （mm） |
上下ストローク （mm） |
本体質量 （㎏） |
|---|---|---|---|---|
| BMS-30C | 30 | R1990 | 1,300 | 約80 |
| BMS-50C | 50 | R2118 | 1,610 | 約120 |
| BMS-75C | 75 | R2350 | 1,560 | 約150 |
| BMS-125C | 125 | R2190 | 1,500 | 約180 |
| BMS-150C | 150 | R2354 | 1,656 | 約280 |
| BMS-250C | 250 | R2552 | 1,665 | 約420 |
- ※使用空気圧：0.54MPaG (BMS-250Cのみ0.78MPaG)
| 型式 | 可搬重量 （㎏） |
最大作業半径 （mm） |
上下ストローク （mm） |
本体質量 （㎏） |
|---|---|---|---|---|

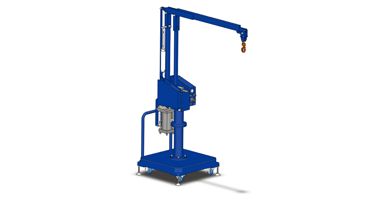

| BMG-30W | 30 | R1905 | 1,600 | 約100 |
| BMG-38S | 38 | R2375 | 2,000 | 約100 |
| BMG-38W | 38 | R2375 | 2,000 | 約140 |
| BMG-50W | 50 | R1905 | 1,600 | 約135 |
| BMG-75W | 75 | R2220 | 1,600 | 約220 |
| BMG-150W | 150 | R2220 | 1,600 | 約290 |
- ※使用空気圧：0.49MPaG
| 型式 | 可搬重量 （㎏） |
上下ストローク （mm） |
本体質量 （㎏） |
|---|---|---|---|

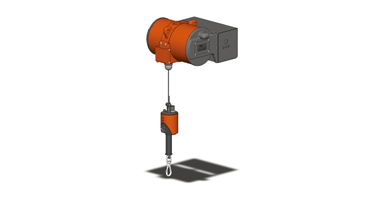

| BMH-30 | 30 | 1,500 | 約25 |
| BMH-60 | 60 | 1,500 | 約35 |
| BMH-90 | 90 | 2,000 | 約45 |
| BMH-130 | 130 | 2,000 | 約50 |
- ※使用空気圧：0.49MPaG
