物流・省人化機器

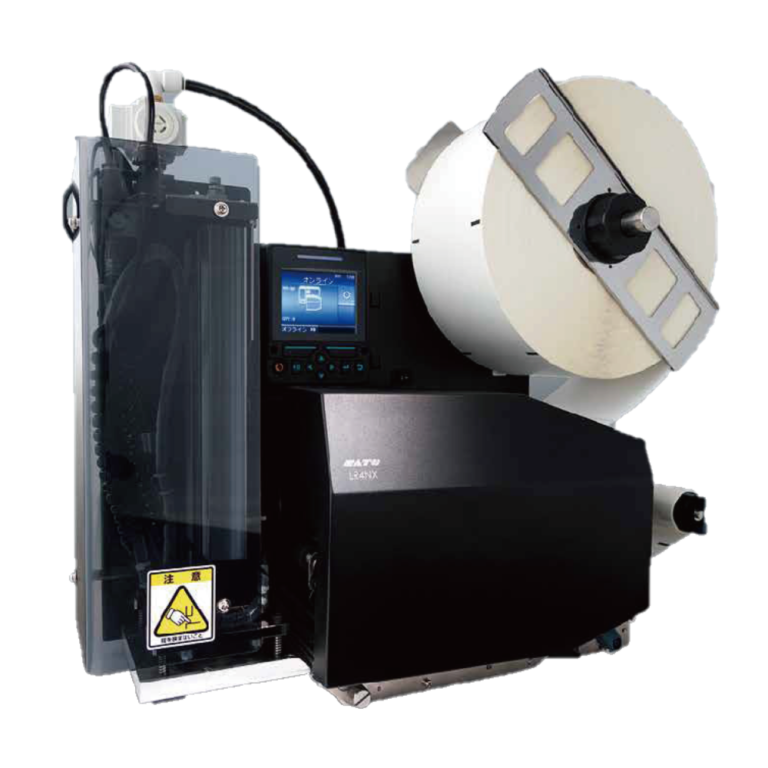

ラベル自動貼付機　タフアーム®　LR4NX-FAシリーズ

IOT搭載ラベル自動印字貼付機

堅牢設計とIoT対応による高信頼性を備えたラベル自動印字貼付機です。
印字幅104mm、最大10ipsの高速印字に対応し、47言語の印字でグローバル運用をサポート。
大容量リボンや耐久性向上で安定稼働を実現し、SOSによる予防保守でダウンタイムを最小化。
直感的な操作性と部品交換の容易さにより、現場での使いやすさと効率向上を両立します。

  1. 1 メンテナンス工数を削減・簡単に

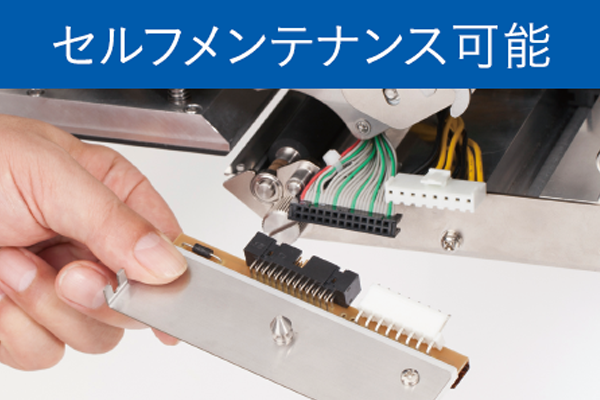

    工具不要で主要部品を容易に取り外せる設計を採用。
    ラベル印字部のユニット単位での交換が可能なため、メンテナンス作業をシンプルにし、専門知識がなくても短時間で対応できます。
    これにより保守にかかる工数や作業負担を大幅に削減し、現場の稼働率向上に貢献します。

  2. 2 トラブルを未然に防ぐ

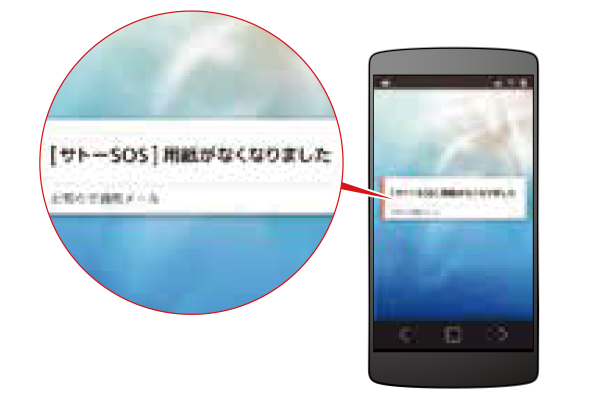

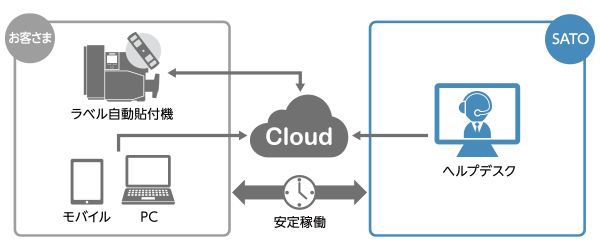

    IoTによる稼働監視機能を備え、消耗部品の状態やエラー兆候をリアルタイムで検知します。
    交換時期の通知や遠隔サポートが可能で、突発的な故障を未然に防止。
    計画的なメンテナンスを実現し、ダウンタイムを最小限に抑えます。

  3. 3 万が一のトラブルでも

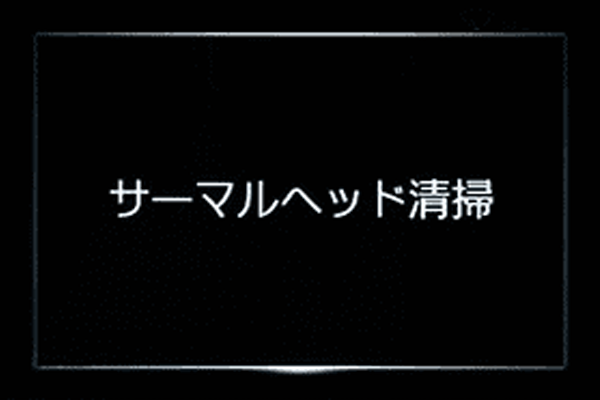

    エラー発生時にも大画面LCDによるカラーステータス表示やガイダンス動画で、原因をすぐに把握し適切な対処が可能です。
    さらに遠隔サポートを活用すれば、迅速な復旧対応ができ、万が一のトラブルでも現場の稼働を止めない安心の運用を支えます。

  4. 4 豊富な便利機能

    エラー表示、パスワードロック、設定のバックアップ・クローン機能など、多彩な便利機能を搭載。
    ユーザーは直感的に操作でき、日常の点検や管理もスムーズに行えます。
    現場での負担を減らしながら、安定したラベル印字・貼付を長期的にサポートします。

  5. 5 グローバル対応

    47言語の印字と31言語の表示に対応し、世界各地の現場でスムーズに導入可能です。
    マルチ言語の操作画面により、国や地域を問わず誰でも直感的に使用でき、グローバルな生産・物流体制を強力にサポートします。
    海外拠点との共通運用にも最適です。

  6. 6 豊富なバリエーションでさまざまなご要望に対応

    貼付方式や設置方向、流れ方向などを柔軟に選べる豊富なバリエーションを用意。
    製造ラインや物流現場のレイアウトに合わせて最適な構成を選択でき、限られたスペースや特殊な環境下でも効率的に運用可能です。
    多様なニーズに応える拡張性で、幅広い現場で活躍します。

規格

モデル名 タフアームLR4NX-FAシリーズ
型式 LR4NX-FA L（左流れ）
LR4NX-FA R（右流れ）
ヘッド密度 8dot/mm（203dpi）
12dot/mm（305dpi）
24dot/mm（609dpi）
印字方式 感熱/熱転写方式兼用
寸法
（mm）		 幅612×奥行325×高さ507
重量 約27㎏
用紙長さ
（mm）		 30～120
※用紙長さは、貼り付け方式により異なります。
用紙幅
（mm）		 30～117
※用紙長さは、貼り付け方式により異なります。

貼付方式

PJ式 プレスジェット式 シリンダストローク標準200mm（有効ストローク170mm以内）
CJ式 シリンダジェット式 シリンダストローク標準200mm（有効ストローク182mm）、吹付距離10mm以下、コンベヤ速度は最高21m/分
A式 エアブロー式 吹付距離30mm以下、コンベヤ速度は最高21m/分

印字速度・印字有効エリア・標準搭載フォント

ヘッド密度 印字速度 印字有効エリア
（mm）		 標準搭載フォント
8dotmm（203dpi） 2-10インチ/秒 幅104×長さ2,500 OCR（英数字・記号）
OCR-A（15×22）
OCR-B（20×24）
12dot/mm（305dpi） 2-10インチ/秒 幅104×長さ1,500 OCR（英数字・記号）
OCR-A（22×33）
OCR-B（30×36）
24dot/mm（609dpi） 2-6インチ/秒 幅104×長さ400 OCR（英数字・記号）
OCR-A（44×66）
OCR-B（60×72）

ラベル

ロール径 最大外径φ280mm
巻き方向 表/裏巻き兼用
用紙厚さ 140～240μm
紙管内径 76mm
長さ 最大300m
重量 最大7㎏

インクリボン

幅 39.5、45、59、76、84、92、102、111mm
巻き方向 表/裏巻き兼用、紙管レス
長さ 最大600m

本体メモリと受信バッファ

メモリ 最大619MB
受信バッファ バッファフル2.95MB、バッファニアフル2.0MB、バッファニアフル解除1.0MB

使用・保存環境

使用環境 5～35℃/25～85%RH
保存環境 -5～60℃/25～90%RH
  • ※結露無きこと、サプライ製品は除く

電源規格・消費電力

入力電圧 AC100V～240V±10%（フルレンジ）
周波数 50/60Hz
ピーク時 190W/190VA
待機時 20W/30VA

エアー仕様

圧力 0.45～0.5MPa（4.5～5.0kgf/㎠）
消費量 約80リットル/分
  • ※エアーは、水、油抜きされたクリーンエアーを供給されることを条件とします。
  • ※エアー消費量は、貼り付け方式、ラベルサイズ、貼り付け処理能力等により異なります。
