物流・省人化機器
パレットストレッチ包装機 BONDLE21
上面カバー対応の次世代ストレッチ包装機

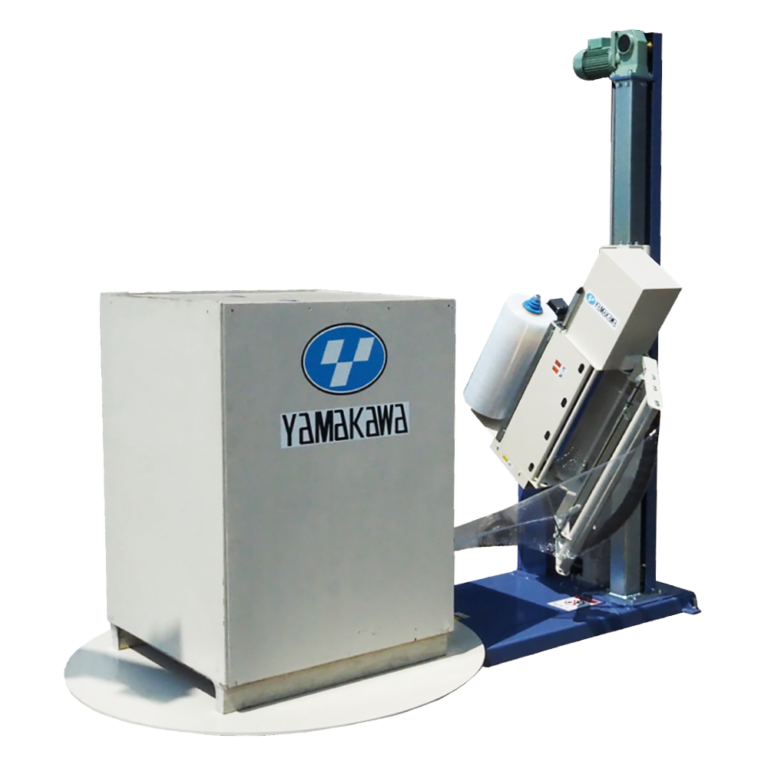

「YA111-W8GR」は、フィルム供給機を90°横向きに旋回させる独自機構により、ストレッチフィルムで荷物の上面までしっかりカバーできるパレットストレッチ包装機です。
上面シート材の準備や手作業によるシート掛けが不要になるため、包装作業の効率化・省人化・作業品質の安定化を実現。さらに、荷物上面をフィルムで覆うことで、防塵・防滴効果も大幅に向上します。
商品一覧
YA111-W8GR（上面カバー対応）
YA111-W8GRは、従来の側面包装だけでなく、荷物上面までストレッチフィルムで自動包装できる上面カバー対応型のパレットストレッチ包装機です。
フィルム供給機を90°横向きに旋回させる独自機構を搭載しており、荷物全体をフィルムで包み込むことで、防塵・防滴性能を大幅に向上。
輸送時や保管時の荷物保護に効果を発揮します。
さらに、これまで必要だったトップシート材の準備やシート掛け作業が不要となるため、包装工程の省人化・作業時間短縮・作業負担軽減にも貢献します。
加えて、ワイドパワーストレッチ方式による安定したフィルム延伸により、荷崩れを抑えながら高品質な包装を実現。
カラータッチパネルによる直感的な操作にも対応しており、物流倉庫・工場・出荷現場など幅広いシーンで、包装品質向上と作業効率改善をサポートする一台です。
規格
| フィルム厚さ | 20～35μ |
|---|---|
| フィルム幅 | 400～500mm |
| フィルムロール径 | MAX300mm |
| 許容荷重 | MAX17,640N（1,800㎏） |
| 貨物高さ （mm） |
通常包装時：MAX2,300 上面カバー時：MAX1,500～MIN950 ハイマストオプション時：MAX1,700～MIN950 |
| 貨物対角長さ （mm） |
通常包装時：MAX2,000 上面カバー時：MAX1,555.6～MIN1,272.8 |
| テーブル直径 | φ1,510mm |
| テーブル高さ | 100mm |
| 運転時最高高さ （mm） |
通常包装時：MAX2,881 上面カバー時：MAX2,851～MIN2,301 |
| 運搬時高さ | 2,525mm |
| 平面寸法 | 1,610mm×2,625mm |
| 機械重量 | 7,693N（785㎏） |
| 制御方式 | シーケンサ搭載、インバーター制御 |
| 自動運転 | 設定により1サイクル動作変更可能（16パターン設定可） |
| フィルム延伸方法 | モーター駆動による2軸同時延伸（面積比約3倍延伸） |
| フィルムテンション設定 | 操作面から包装ステップ単位に設定可能 |
| テーブル回転数（5段階） （rpm） |
12・10・8・6・4（5段階可変式） |
| フィルム昇降速度設定 | 10～130mm/sec（7段階可変式） |
| 設定巻数 | 1～9巻（上巻・中巻・下巻）設定により10巻以上も可 |
| 定格電源容量 | 三相200V 3.7KVA |
| 消費電力 | 約2.1kW |
| 使用周囲温度 | 5～40℃（直射日光は避けること） |
| 使用周囲湿度 | 35～85% |
汎用機タイプ
汎用機タイプは、「フィルム包装を自動化したいけれど、大掛かりな設備までは必要ない」という現場に最適なパレットストレッチ包装機です。従来の手巻き包装では、作業者による巻きムラや負担の大きさが課題となっていましたが、汎用機タイプなら、荷物をターンテーブルに載せてボタンを押すだけで、安定したフィルム包装を実現。
誰でも簡単に、美しく均一な包装が行えます。
さらに、フォークリフトで移動可能なオフライン式のため、必要な場所へ機械を移動して柔軟に使用できるのも特長です。
また、荷物や用途に合わせて選べる2種類のフィルム延伸方式をご用意。
標準タイプの「E5C」は安定した包装を実現し、ワイドストレッチ仕様の「W8G」は特許技術によりフィルムを縦横に大きく延伸しながら巻き付けることで、フィルム使用量を抑えつつ、荷崩れをしっかり防止します。凹凸やエッジのある製品でもフィルムが破れにくく、さまざまな荷姿に対応可能です。
さらに、お客様の荷物寸法や設置環境に合わせたカスタマイズにも対応しており、現場に最適な一台をご提案します。
規格
| 品番 | YA111-W8G | YAT111-E5C |
|---|---|---|
| フィルム厚さ | 20～35μ | 10～35μ |
| フィルム幅 | 400～500mm | 150～500mm |
| フィルムロール径 | MAX300mm | MAX300mm |
| 許容荷重 | MAX17,640N（1,800㎏） | MAX17,640N（1,800㎏） |
| 貨物高さ | MAX2,300mm | MAX2,084mm |
| 貨物対角長さ | MAX2,000mm | MAX2,100mm |
| テーブル直径 | φ1,510mm | φ1,510mm |
| テーブル高さ | 100mm | 100mm |
| 運転時最高高さ | 2,881mm | 2,525mm |
| 運搬時高さ | 2,525mm | 2,525mm |
| 平面寸法 （mm） |
1,610×2,625 | 1,510×2,625 |
| 機械重量 | 7,203N（735㎏） | 6,174N（630㎏） |
| 制御方式 | シーケンサ搭載、インバーター制御 | シーケンサ搭載、インバーター制御 |
| 自動運転 | 設定により1サイクル動作変更可能 （16パターン設定可） |
設定により1サイクル動作変更可能 （16パターン設定可） |
| フィルム延伸方法 | モーター駆動による2軸同時延伸 （面積比約3倍延伸） |
テンションブレーキ式 |
| フィルムテンション設定 | 操作面から包装ステップ単位に設定可能 | 操作面から包装ステップ単位に設定可能 |
| テーブル回転数（5段階） （rpm） |
12・10・8・6・4（5段階可変式） | 12・10・8・6・4（5段階可変式） |
| フィルム昇降速度設定 | 10～130mm/sec（7段階可変式） | 10～130mm/sec（7段階可変式） |
| 設定巻数 | 1～9巻（上巻・中巻・下巻） 設定により10巻以上も可 |
1～9巻（上巻・中巻・下巻） 設定により10巻以上も可 |
| 定格電源容量 | 三相200V 3.7KVA | 三相200V 2.4KVA |
| 消費電力 | 約2.1kW | 約1.4kW |
| 使用周囲温度 | 5～40℃（直射日光は避けること） | 5～40℃（直射日光は避けること） |
| 使用周囲湿度 | 35～85% | 35～85% |
| 電源キャップ・ケーブル | 防水ゴムキャップ接地3P（定格20A）・VCT5m | 防水ゴムキャップ接地3P（定格20A）・VCT5m |
半自動機タイプ
半自動機タイプは、フォークリフト作業者の負担を抑えながら、パレット積載物のストレッチフィルム包装を効率化できる半自動型フィルム包装機です。
荷物をテーブルに置いた後は、リモコンボタンを押すだけで包装が完了。汎用機タイプのようなフィルムの結び付けやカット作業が不要なため、作業時間の短縮や包装品質の安定化に貢献します。
さらに、フォークリフトの運転手がシートに座ったまま操作できるため、乗り降りの手間を減らし、日々の出荷作業をスムーズに進められます。テーブル径や高さの調整、フリーコンベヤを載せた自動搬入にも対応できるため、現場の作業環境や荷物サイズに合わせた柔軟な運用が可能です。手巻き包装から一歩進んだ省力化を実現したい工場・物流倉庫におすすめの一台です。
規格
| 品番 | YA111-WBD-AUTO | YA111-E5C-AUTO |
|---|---|---|
| フィルム厚さ | 20～35μ | 10～35μ |
| フィルム幅 | 500mm | 500mm |
| フィルムロール径 | MAX300mm | MAX300mm |
| 許容荷重 | MAX14,700N（1,500㎏） | MAX14,700N（1,500㎏） |
| 貨物高さ | MAX2,088mm（パレット含む） | MAX1,788mm（パレット含む） |
| 貨物対角長さ | MAX1,838mm | MAX1,838mm |
| テーブル旋回直径 | φ1,890mm | φ1,890mm |
| テーブル寸法 | 1,300×1,300mm | 1,300×1,300mm |
| テーブル高さ | 402mm | 402mm |
| 運転時最高高さ | 2,971mm | 2,615mm |
| 運搬時高さ | 2,615mm | 2,615mm |
| 平面寸法 | 1,505mm×2,770mm | 1,380mm×2,910mm |
| 機械重量 | 11,760N（1,200㎏） | 10,780N（1,100㎏） |
| フィルム延伸方法 | モーター駆動による2軸同時延伸 （面積比約3倍延伸） |
テンションブレーキ式 |
| 定格電源容量 | 三相200V 5KVA | 三相200V 3.9KVA |
| 消費電力 | 3kW | 2.5kW |
| 制御方式 | シーケンサ搭載、インバーター制御 | シーケンサ搭載、インバーター制御 |
| 設定巻数 | 1～9巻（上巻・中巻・下巻） 設定により10巻以上も可 |
1～9巻（上巻・中巻・下巻） 設定により10巻以上も可 |
| フィルムテンション設定 | 操作面から包装ステップ単位に設定可能 | 操作面から包装ステップ単位に設定可能 |
| テーブル回転数（5段階） （rpm） |
12・10・8・6・4（5段階可変式） | 12・10・8・6・4（5段階可変式） |
| フィルム昇降速度設定 | 10～130mm/sec（7段階可変式） | 10～130mm/sec（7段階可変式） |
| エアー源 | 0.49MPa（5㎏f/㎠） | 0.49MPa（5㎏f/㎠） |
| 使用周囲温度 | 5～40℃（直射日光は避けること） | 5～40℃（直射日光は避けること） |
| 使用周囲湿度 | 35～85% | 35～85% |
| 電源キャップ・ケーブル | 防水ゴムキャップ接地3P（定格20A） 多機能VCT5m |
防水ゴムキャップ接地3P（定格20A） 多機能VCT5m |
| 使用パレット 貨物サイズ |
MIN W1,100×L1,100～MAX W1,300×L1,300 | MIN W1,100×L1,100～MAX W1,300×L1,300 |
| リモコン | 2個付属 | 2個付属 |
- 【各種設定機能】
- 設定により1サイクル運転16パターン設定可
- 1パターン動作12ステップ以内で変更可（上巻・中巻・下巻・上昇・下降を組み合せ）
- その他：ステップ毎のテンション設定、中巻位置の任意設定、パターン名の登録、表示、日本語/英語の切替
全自動機タイプ
全自動機タイプは、パレット積載物のストレッチフィルム包装を製造ライン・出荷ラインの中で自動化できる全自動型フィルム包装機です。
コンベアラインに組み込むことで、上流工程から流れてきた荷物をそのまま自動搬送し、製品サイズに合わせたフィルム包装を行えます。
巻き始めから巻き終わりまで人手を介さずラッピングできるため、大量の荷物を扱う工場・物流倉庫・出荷前工程に最適です。
作業者による包装のばらつきやフィルム巻き作業の負担を抑えながら、安定した包装品質と省人化を実現します。
さらに、フィルムの巻き付け方式、コンベア高さ、耐荷重、トップシートの有無など、現場条件に合わせたオーダーメイド設計にも対応。
包装工程をライン全体で効率化したい現場におすすめの一台です。
規格
- 詳細はお問い合わせください。
